超精密加工は加工環境が命！温度、湿度、振動が精度を左右する理由

超精密加工において、加工機の性能と同じくらい、あるいはそれ以上に重要なのが加工環境です。ナノスケールの高精度加工を行うには、目に見えないレベルの変化を徹底的に排除しなければなりません。本記事では、なぜ超精密加工において温度、湿度、振動の管理が不可欠なのか、その具体的な理由とジュラロン工業の取り組みを解説します。

超精密加工とは？

超精密加工とは、一般的にサブミクロン単位の精度や、ナノメートル単位の表面粗さを実現する加工技術を指します。通常の精密加工がミクロン単位を目指すのに対し、超精密加工はそのさらに10倍、100倍の精度が要求されます。対象物は光学レンズの金型、半導体製造装置の部品、次世代エネルギー関連の心臓部など、現代社会の最先端を支える製品ばかりです。この領域では、材料のわずかな膨張や空気の揺らぎさえも致命的な誤差に繋がります。

＞＞詳細はこちら

温度、湿度、振動が精度を左右する理由

なぜ、超精密加工には徹底した環境管理が必要なのでしょうか。それぞれの要素が加工精度に与える具体的な影響を紐解きます。

温度に応じて、機械本体のサイズが微妙に変動する

温度は機械とワークを物理的に伸縮させます。金属をはじめとする物質には熱膨張という性質があります。例えば、代表的な金属である鉄の場合、線膨張係数は約12×10⁻⁶/°Cです。
長さ10mmのワークの場合、温度の変化が1°Cであれば、約0.12μm変化します。一方、可動域1,000mmの工作機械を使用する場合、温度が1°C変化すると、約12μm変化します。この通り、ワークよりもサイズの大きい機械本体が精度に大きな影響を及ぼします。
0.1μmを争う超精密加工の世界において、12μmの変動は巨大な誤差です。そのため、加工機本体だけでなく、室温そのものを極限まで一定に保つ必要があります。

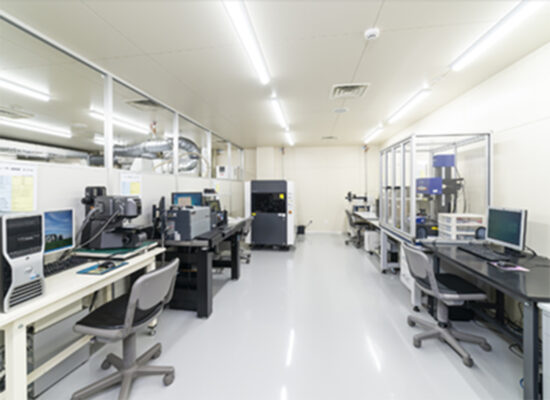

ジュラロン工業では、徹底した恒温室管理を行っています。室温を厳密にコントロールすることで、機械や材料の熱変位を最小限に抑え、安定した加工品質を実現しています。

湿度によっても、測長機のレーザーの波長が変動する

前述の通り、温度は精度に大きく影響します。それだけではなく、湿度も精度に大きな影響を及ぼします。例えば、測長機の精度は温度のみならず湿度にも左右されます。
超精密加工機の位置決めには、レーザー干渉計を用いた測長機が用いられます。このレーザーは空気の屈折率によって波長が変化する性質を持っており、屈折率に影響を与える要素の一つが湿度です。
ジュラロン工業では、恒温室による徹底した環境管理を行うことで、温度のみならず湿度も厳格にコントロールし、測長精度の安定化を図っています。

振動があれば、加工に大きく影響する

振動は加工面に微細な傷を残します。どれだけ機械が正確に動いても、床からの微振動や周辺機器の揺れが伝われば、刃先がワークを叩いてしまいます。振動があると、表面粗さが悪化し、鏡面仕上げが必要な部品では致命的な欠陥となります。ちなみに、加工精度には±数nmの悪影響を及ぼします。

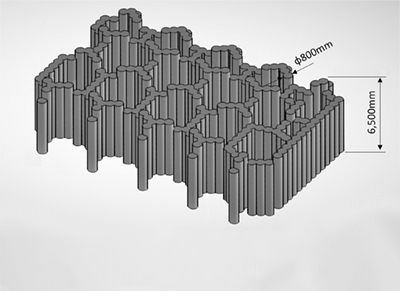

ジュラロン工業では、建物そのものから振動対策を行っています。地中の一定の深さに、平面的な版状に地盤改良杭を施し、剛性の高い地盤を構築する「版状WIB工法」を採用しています。この地面の揺れを遮断、低減する特殊な基礎構造により、外部振動を減衰させ極めて静穏な加工環境を構築しています。具体的には、以下のようにφ800mm×長さ6,500mmの地盤改良杭を215本を埋め込んでいます。

＞＞ナノ加工技術の詳細はこちら

超精密加工なら超精密微細加工 .comにお任せください

超精密加工の成否は、加工機のスペックだけで決まるものではありません。それを支える温度、湿度、振動を極限まで抑え込んだ環境があって初めて、設計図通りのナノ精度が具現化されます。

ジュラロン工業では、最新の超精密加工機と、それらを100%機能させるための最高水準の環境管理を完備しております。他社で精度が出せないと断られたケースや、サブミクロン単位の安定した品質を求めているなど、このようなお悩みをお持ちの方は、ぜひ一度ジュラロン工業へご相談ください。
